Fodboldstadion Belysningsløsninger: En guide til At vælge LED-belysning til fodboldstadioner

 Belysning til fodboldbaner spiller en afgørende rolle ved natkampe. For tilskuerne afhænger deres oplevelse i høj grad af belysningssystemets konfiguration. For spillerne skal belysningen give tilstrækkelig dækning til, at de kan udnytte deres færdigheder fuldt ud.

 Fodboldstadionbelysning er et meget funktionelt, teknisk og relativt vanskeligt design. Det skal ikke kun opfylde standarderne for fodboldkampe på alle niveauer, men lægger også stor vægt på farveeffekterne af tv-udsendelser i realtid. For at sikre, at udsendelsesbilledet er klart og levende, er farven sand, den lodrette belysningsstyrke, belysningsuniformitet, rumlig tredimensionel sans, lyskildens farvetemperatur og farvegengivelsesindekset osv. Der er tilsvarende bestemmelser. Forskellige niveauer af fodboldbane belysningsstandarder varierer. I denne artikel vil vi dele disse oplysninger med dig.

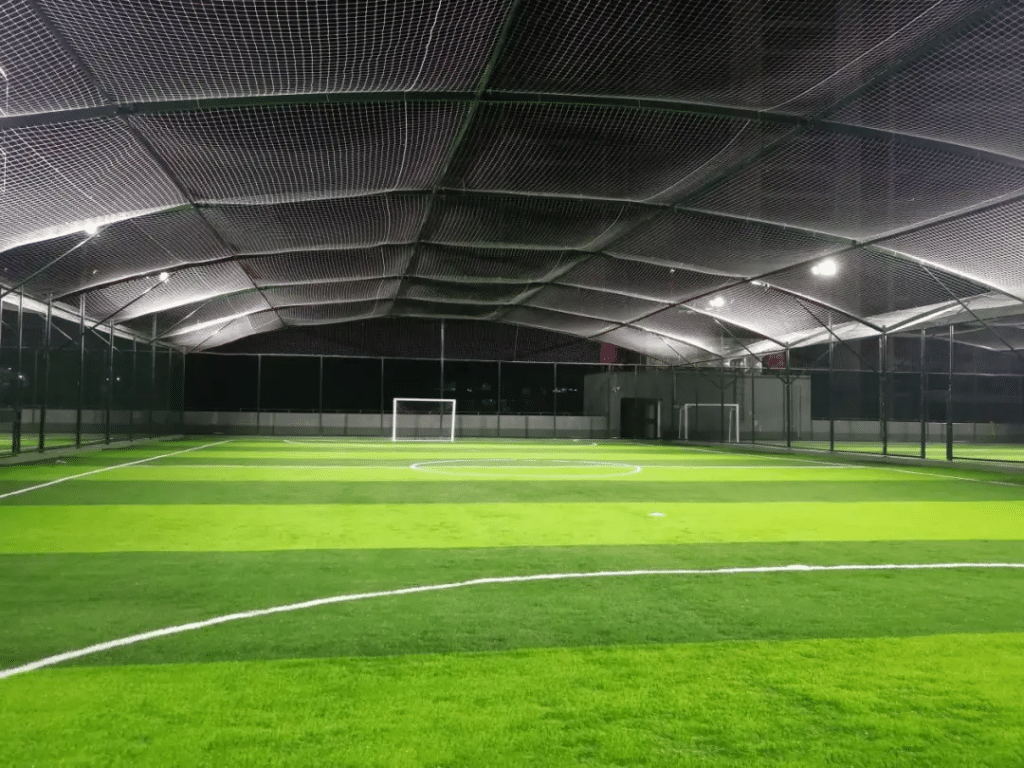

 Belysningsstandarder for Belysning på fodboldstadion

 Belysningsstandarder for fodboldstadioner skal opfylde atleternes, tilskuernes og tv-udsendelsernes behov, hvilket involverer belysningsstyrke, ensartethed, blændingskontrol, farvetemperatur og andre aspekter. Nedenfor er kernepunkterne i fælles standarder fra FIFA, CIE og andre lande:

 Belysningsstandard (Lux)

 Belysning er en central indikator for lysdesign og inddeles i forskellige niveauer alt efter kampens niveau og dens anvendelse:

 Træning/amatørkampe: 100-300 lux

 Amatørligaer/kampe på lavere niveau: 300-500 lux

 Professionelle kampe (f.eks. professionelle ligaer): 500-750 lux

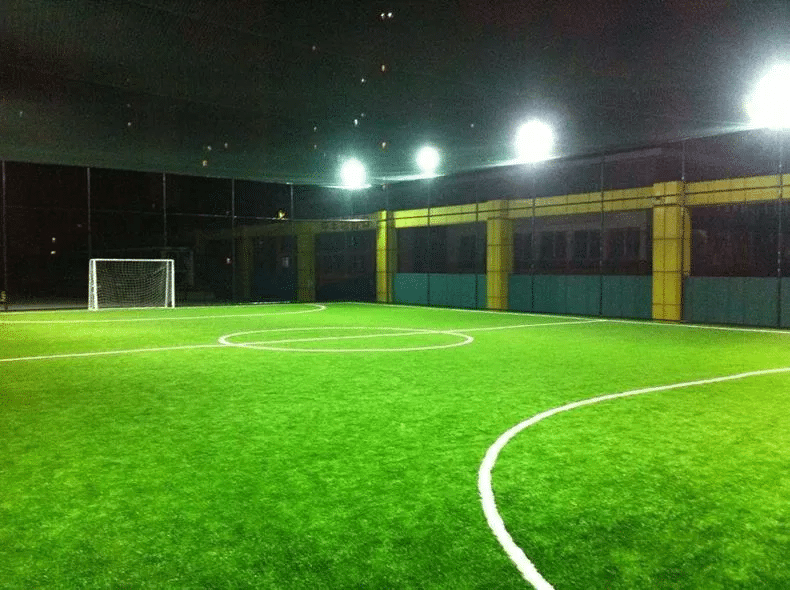

 Internationale kampe (FIFA-standard):

 Ingen tv-udsendelse: mindst 500 lux (lodret belysning)

 Tv-udsendelse i høj opløsning (HDTV): hovedkameraområde: ≥1400 lux (vandret), ≥1000 lux (lodret); gennemsnitlig vandret belysning af hele feltet: ≥1000 lux

 4K/Ultra HD broadcast: ≥2000 lux (højere ensartethed påkrævet)

 Ensartethed

 Undgå forskelle mellem lys og mørke for at sikre visuel komfort og tv-billedkvalitet:

 Vandret ensartethed (U₁= Emin/Emax): ≥0,7 (FIFA kræver ≥0,8)

 Lodret ensartethed: ≥0,6 (OB kræver ≥0,7)

 Uniformity Gradient (UG): ≤20%-variation i naboområder (for at forhindre stroboskopi)

 Kontrol af blænding

 Blændingsindeks (GR): ≤50 (FIFA anbefaler ≤35), reducer direkte blænding ved hjælp af lampens skyggevinkel, installationshøjde (normalt ≥15 meter) og lysfordelingsdesign.

 Farvegengivelse og farvetemperatur

 Farvegengivelsesindeks (CRI): ≥80 (≥90 for OB); Farvetemperatur (CCT): 4000K-6000K (neutral hvid til kølig hvid, for at sikre naturlig farvegengivelse)

 Andre krav

 Type lyskilde: LED-baseret (energibesparende, kontrollerbar), behov for at undgå stroboskop (stroboskopforhold <5%).

 Klassificering af belysningsniveau: FIFA-standard: opdelt i VI (træning) til I (internationale udsendelser), hvert niveau svarer til en forskellig belysning; EN 12193 (Europa): Klasse I (internationale kampe) til klasse III (amatør).

 Nødbelysning: for at opfylde kravene til sikkerhedsevakuering (≥50 lux).

 Belysning til spillestedets zoner

 Konkurrenceområde: accentbelysning, jævn dækning.

 Tilskuertribune: separat design, belysning 100-200 lux for at undgå forstyrrelser på banen.

 Perifere områder: f.eks. billboards, kamerapositioner skal suppleres med belysning.

 Internationale standardreferencer

 FIFA “Football Stadiums”: detaljeret specifikation af belysningsparametre og testmetoder.

 CIE 169:2005: Tekniske retningslinjer for sportsbelysning.

 GB/T 37633-2019 (Kina): omfattende standarder for klassificering af begivenheder.

 Belysning på fodboldstadion Retningslinjer for design

 Fodboldbanens dimensioner

 De fleste fodboldbaner er 105 meter lange og 68 meter brede. Afhængigt af brugen kan målene dog variere en smule. Længden varierer fra 90 meter til 120 meter, og bredden varierer fra 45 meter til 90 meter.

  Belysning på fodboldstadion Arrangement af armaturer

 Typisk er LED-projektører installeret rundt om strukturen ved kanten af stadionets tag. På nogle fodboldstadioner er armaturerne dog monteret på lygtepæle/pyloner rundt om banen. FIFA har opstillet detaljerede krav til dette, herunder belysning af rummets kant, armaturer bag mållinjen, armaturernes fokuspunkter og lygtepælenes placering.

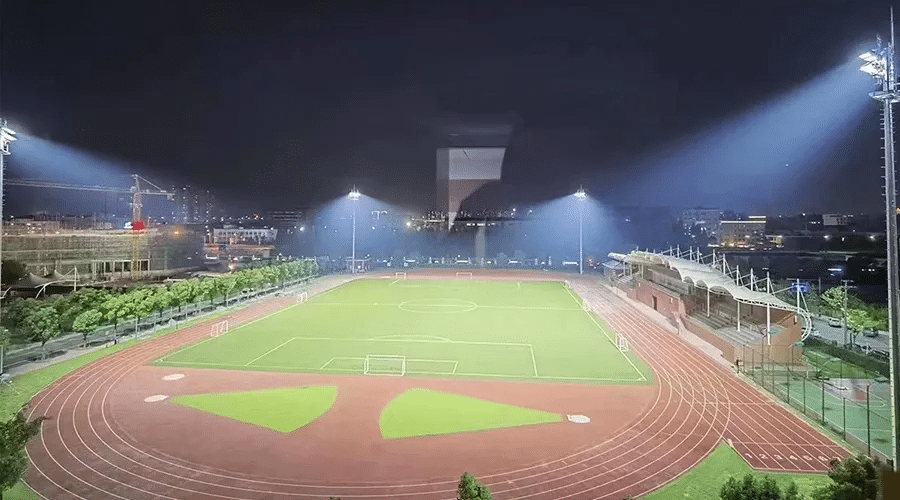

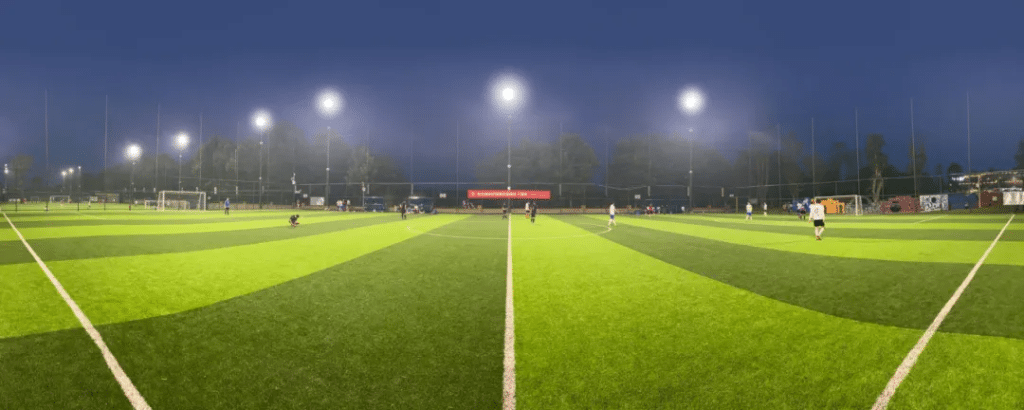

  Belysning på fodboldstadion Metoder til placering af lygtepæle

 Lamper med fire hjørner: Anvendelig scene: Gælder for alle former for fodboldstadioner, især professionelle spillesteder med tv-udsendelsesbehov. Layoutkrav: Lygtepælen skal arrangeres uden for de fire hjørner for at sikre, at den ikke forstyrrer spillerens synsvinkel; ingen tv-udsendelse, 5 ° uden for den midterste sidelinje og 10 ° uden for bundlinjen for den mindste layoutvinkel;

når der er en tv-udsendelse, bør vinklen uden for bundlinjen ikke være mindre end 15 °; lamper og lanterner bør ikke være mere end 70 ° projektionsvinkel, skyggevinklen skal være større end 20 °, installationsbeslaget vippes fremad med 15 ° for at undgå, at den øverste række af lys blokerer den nederste række af lys.

 Arrangement på begge sider: let båndarrangement: gældende for fodboldstadioner med tribuner, er lysbåndet for det meste arrangeret i kontinuerlig eller segmenteret. Med midtpunktet af mållinjen som benchmark kan bundlinjen på begge sider af mindst 15 ° ikke arrangeres inden for belysningsarmaturerne, bundlinjen efter den udadgående vinkel på 20 ° og med det vandrette plan i en 45 ° vinkel på rummet kan ikke lægges; flerpolet arrangement: normalt flerpolet arrangement i feltet på øst- og vestsiden, kan højden på lysmasterne være lavere end de fire hjørner af arrangementet.

For at undgå visuel interferens med målmanden og offensive spillere kan bundlinjen på begge sider af mindst 10 ° vinkel ikke arrangeres inden for lygtepælen (15 °, når der er en tv-udsendelse).

 Beregning af lygtepælens højde

 Beregningsformel: lygtepælshøjde h = afstand d fra midtpunkt til lygtepæl × vinkeltangent tanØ, hvor Ø ≥ 25°.

 Forslag til lygtepælshøjde til forskellige steder:

 5-a-side fodboldbane

 Markstørrelse: længde 25-42 m, bredde 15-25 m.

 Lygtepælshøjde: generelt er 6-8 meter passende, installeret i den øverste del af den menneskelige synsvinkelposition, såsom fodboldbane omkring hegnet, kan lygtepælen installeres med hegnet.

 7-a-side fodboldbane

 Markstørrelse: længde 65-68 m, bredde 45-48 m.

 Højde på lygtepæl: almindelig højde på 12-18 meter, alt efter markens størrelse og belysningsbehov.

 11-a-side fodboldbane

 Banestørrelse: længde 90-120 m, bredde 45-90 m; international kampstandardstørrelse længde 105-110 m, bredde 68-75 m.

 Lygtepælshøjde: almindelig højde er 15-25 m, for standardstadion med løbebane kan højden øges til 35 m eller 40 m.

 Valg af lampe

 Lyskilden vedtager for det meste LED-antireflekslamper, som har egenskaberne antirefleks, ikke-blænding og klar refleksion. Vedtag integrerede flade lysemitterende lamper og lanterner, lyskildens effekt vælges i henhold til højden på lamperne og lanternerne, tætheden af lamperne og lanternerne og lysbehovet, såsom 200W-400W LED-lamper og lanterner.

 Krav til sikkerhed

 Belysningsfaciliteter og bygninger må ikke installeres inden for 5 m uden for stadionets omkreds for at sikre spillernes sikkerhed. Designet af de præindlejrede dele af lysmasten skal være videnskabeligt og rimeligt for at sikre lysmastens stabilitet og vindmodstand.

 Gruppering af kontrol

 I henhold til forskellige spilniveauer kan lyset styres i grupper for at opfylde forskellige belysningskrav.

 Ensartethed

 Et af de vigtigste elementer i belysningssystemet er ensartetheden af belysningen i alle fodboldbanens referenceplaner. Belysningens ensartethed kan defineres som graden af ensartethed i lysfordelingen på et givet referenceplan. Kravene til ensartethed for forskellige niveauer af arenaer kan findes i afsnittet Kriterier for belysningskrav.

 Belysningens ensartethed er forholdet mellem den mindste belysningsstyrke og den gennemsnitlige belysningsstyrke på en given overflade. Jo større værdien er, jo mere ensartet er lysfordelingen, og jo mere behagelig er den visuelle oplevelse. Erfaringen har vist, at den ensartethedsværdi, der beregnes under designprocessen, er en god vejledning, men den er normalt højere end den værdi, der måles efter installationen af det faktiske belysningssystem. Derfor anbefaler FIFA, at værdien for ensartethed i belysningsstyrken, der beregnes under designprocessen, bør være højere end minimumskravet for at tage højde for muligheden for et fald i den faktiske målte værdi.

 Blænding

 Blænding er en visuel tilstand, der forårsager visuelt ubehag og reducerer synligheden af objekter på grund af ukorrekt fordeling af luminans i rum eller tid eller overdreven luminanskontrast. Blænding i synsfeltet, som øjet ikke kan tilpasse sig, kan forårsage ubehag og endda tab af synet. Blænding er også en vigtig årsag til visuel træthed.

 Den ubehagelige blænding på fodboldstadioner skyldes lamper, der er for lyse. Derfor bør vi være mere opmærksomme på placeringen af lamperne.

Blændingsværdier er relateret til antallet af armaturer, armaturernes effekt og deres placering. Blænding er en subjektiv faktor, og Commission Internationale de l'Illumination (CIE) har udviklet et praktisk klassificeringssystem til udendørs sport baseret på omfattende felttest. For eksempel kræver FIFA's klasse A-standard, at blændingsindekset testes på 96 punkter, hvor hvert punkt vurderes med 15° intervaller, hvilket betyder, at et punkt (360°) skal testes i 24 retninger. Observatørens position skal være 1,75 meter over jorden. Det endelige resultat (blændingsværdien) er den maksimale blændingsværdi for hver observatør i en given retning.

 Dæmpning

 Belysningen på fodboldbaner skal dæmpes til forskellige formål, f.eks. spil, træning eller vedligeholdelse. Nedenfor er der nogle eksempler:

 Tilstand 1: Fuld kamptilstand. Det betyder, at stadionbelysningssystemet skal fungere i henhold til de specifikke krav i de tilsvarende FIFA-belysningsstandarder.

 Tilstand 2: Træningstilstand. Det betyder, at banebelysningssystemet skal fungere ved et gennemsnitligt belysningsniveau på 500 lux.

 Tilstand 3: Vedligeholdelsestilstand. Det betyder, at pladsbelysningssystemet skal fungere med en gennemsnitlig vandret belysningsstyrke på 250 lux.

 Strobe

 Strobe er en variation i lysstyrken på en direkte synlig lyskilde, som kan skyldes udsving i selve lyskilden eller eksterne årsager som f.eks. en hurtigt svingende strømforsyning (power strobe) eller inkompatibilitet med eksterne lysdæmpere. Den vigtigste faktor, der bidrager til strobe, er udsving i LED-controllerens udgangsstrøm.

 Hvis LED-strømforsyningen har mindre krusning og støj, vil stroben være mindre. Det skyldes, at ethvert udsving i den aktuelle bølgeform kan forårsage strobe, især ved lave udgangsdæmpningsniveauer (gennemsnitlig belysningsstyrke E). Som reference er strobeprocenten FF% = 0,5 x (Emax - Emin) / E gennemsnitlig x 100%.

 Belysning på fodboldstadion Korreleret farvetemperatur (CCT)

 Farvetemperatur er en egenskab ved synligt lys, udtrykt i absolutte temperaturenheder i Kelvin (K). Den beskriver følelsen af varme eller kølighed i lyset (rød er varm, blå er kølig). Diagrammet nedenfor giver en vejledning i de forskellige farvetemperaturer, der forventes på FIFA-stadioner.

 Belysning på fodboldstadion Farvegengivelsesindeks (CRI)

 Farvegengivelsesindekset angiver lysets kvalitet og dets evne til nøjagtigt at gengive farven på et objekt. Farvegengivelse udtrykkes som en 0 til 100 Ra-score i Color Rendering Index (CRI). Jo højere CRI-værdi, jo bedre er lyskildens evne til at gengive farven på det objekt, den belyser, nøjagtigt.

 FIFA-kravene foreskriver, at belysningssystemer skal have en god farveydelse, og at farvegengivelsesindeksværdien skal være højere end Ra80 for FIFA klasse A- og B-standarder og højere end Ra70 for FIFA klasse C- og D-standarder.

 Belysning på fodboldstadion Opsummering

 Det er vigtigt, at passende standarder og retningslinjer følges, når man laver professionel belysning af fodboldbaner. Denne artikel fokuserer på belysningsstandarder for fodboldstadioner og giver vejledning i opstilling af stadionarmaturer og placering af lygtepæle. Vigtigheden af ensartethed, blænding, dæmpning, stroboskop, farvetemperatur og farvegengivelsesindeks blev også understreget. Forhåbentlig vil disse oplysninger give nogle tips til din stadionbelysning.

Standard: IEC60598
